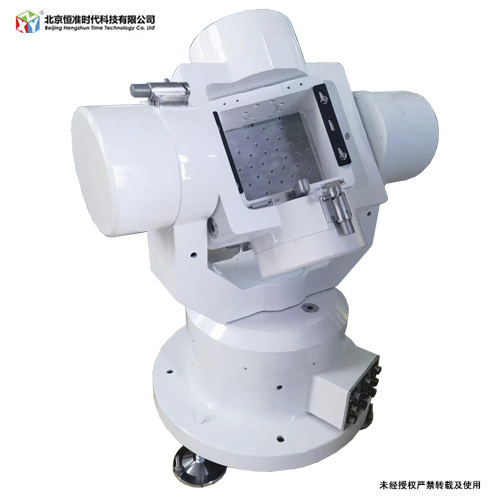

HZS三维速率飞行转台

1643804651794027 (1).jpg

北京恒准时代科技有限公司生产的三轴电动速率转台,主要为三轴框架式机械轴系仿真设备,由机械台体及测控系统等三部分组成。采用圆光栅实现角位置动态测量,采用直流力矩电机实现轴系旋转驱动。测控系统通过台体插座上的电缆,连接圆光栅的测量信号与直流力矩电机的驱动信号,实时采集三轴角度数据,传送控制指令。

a)轴数:三轴

b)高度:≤750mm;

c)整体重量:≥200kg;

d)安装面:直径300*300mm;

e)负载要求:≥20kg;(或定制)

f)供电电压:AC220V;

g)通信接口:RS232;

h)俯仰、偏航定位精度:≤0.005°,滚转:定位精度:≤0.03°;.

i)俯仰、偏航重复定位精度:≤0.005°,滚转:重复定位精度:≤0.03°;

j)主要材质:铝合金/不锈钢;

k)表面处理:阳极氧化染黑;

l)转动范围:偏航、俯仰、滚转:360°;

m)速率:滚转轴、方位轴和俯仰轴≥300°/s;

n)方位轴和俯仰轴具备绝对式编码器,可以定位绝对角度值;

o)能够通过串口对转台的运动进行控制,具体方式以“控制模式要求”为准;

p)能够通过串口输出方位轴和俯仰轴的角速度和角度值;

q)配套提供上位机控制软件,上位机软件具备运动控制、数据显示、数据存储功能;

r)具备失速保护功能;

s)客户预留线要求:预留9根以上的走线供客户使用,每根走线的额定工作电流≥2A。
