无磁转台

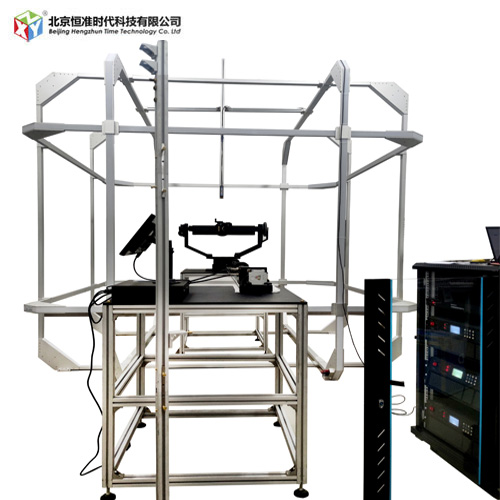

HZT-3000磁罗盘标校系统


      线圈尺寸:3000*3000*3000mm。

      补偿范围:-150000 ~ 150000nT

      磁场均匀区保证:600mm* 600mm *600mm

      磁场分辨率:≦1nT

      磁场均匀性:优于1%

      恒定磁场稳定性:≦20nT/5h(不含环境场变化)

      磁场正交误差:小于 0.1°。

      显示:三轴角度数值;

      速度:输入范围0.5~10°,单位°/s

      转动角度:输入范围 0~720,单位°

      转动方向:顺时针、逆时针

      接口:RS232,波特率115200bps,1停止位,无校验。


      罗盘标校系统,用来满足电子磁罗盘的调校和测试工艺需要稳定的均匀磁场环境。由于我国不同地区、不同海拔,所以要求标定系统能够智能模拟不同地区的地球磁场环境的功能。而标定系统预计安装于普通厂房,周围车辆、大型设备、地铁等环境磁场变化复杂,都会对标定系统造成干扰。首先要求该磁场标定系统可以抵消磁场,消除地磁场对实际工作的干扰,同时按要求在三轴任意方向产生理想磁场。产生的磁场具有Helmholtz 线圈磁场的均匀区范围,并且具有非常高的均匀度。线圈系统配备上位机控制软件,支持手动/自动控制与调节。三轴无磁转台无磁转台是可用于磁测量设备、磁导航设备及其他姿态测量产品的标定、检验的设备。测试台具有无磁、三轴连续旋转和数字输出的特点,可使目标设备处于任何姿态。亥姆霍兹线圈搭配测试台使用,可以在理想的磁环境中对磁罗盘进行校准。
