无磁转台

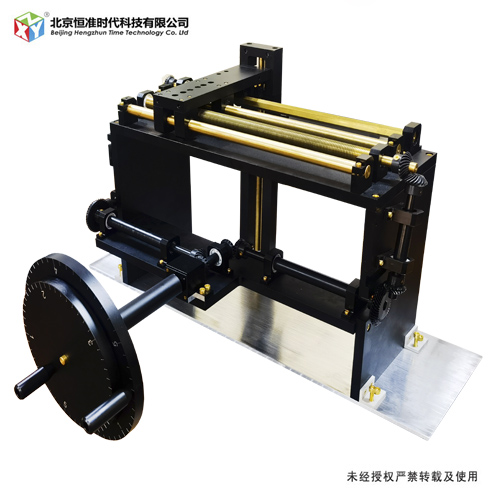

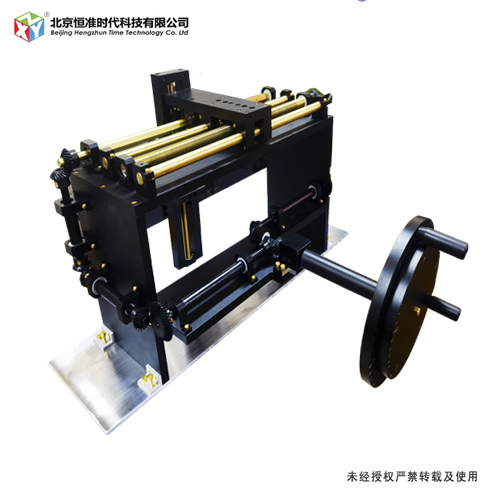

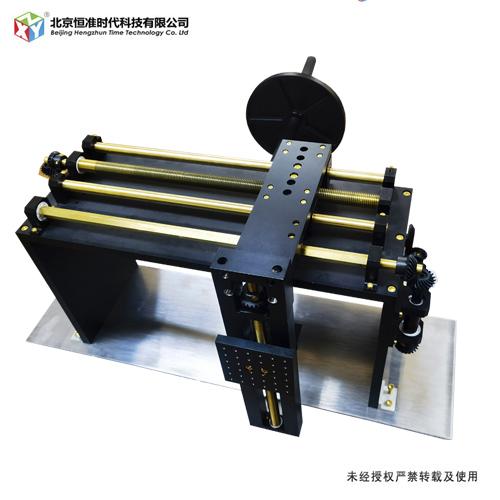

磁屏蔽腔无磁位移台


       无磁位移台主要应用于磁屏蔽筒内,转台使用大小转盘,分别控制载物台的垂向和横向移动,通过齿轮传动比调整,实现高精度位移调整。采用齿轮及传动轴传递工作扭矩,导向轴、滚珠丝杠和滚珠花键(关键传动件)实现作动方向的调整。小手轮带动滚珠丝杠,控制中继板与载物台的横向位置,大手轮带动滚珠花键,控制载物台的垂向位置。滚珠花键的带齿滑块使用球头柱塞与中继板保持轴向定位,而不影响其传递扭矩。


1、适用屏蔽腔尺寸:φ800的圆筒内

2、安装空间:预留430mm*260mm(或定制)

3、行程:垂向±130mm  横向±150mm

4、材料:整体剩磁<2nT

5、传动比:垂向/横向5mm/1转

6、传动精度:0.05mm

7、其他:预留安装孔及放置隔板
